电脑发展之--MINI ATX主板

作者:12V2A电源适配器              2011年08月02日

       Mini-ATX是由Intel提出,其主要目的在于Mini-ATX主板规格节省印刷电路板的成本,其实在ATX 1.0规格提出时,已经在规格文件上出现了Mini-ATX主板,只是当时没有多于关注。是后来由建棋AOpen Inc. 在2006年所研发,其尺寸为11.2" × 8.2"(284 mm × 208 mm)。Mini-ATX比ATX略小。Mini-ATX主板是经由MoDT (Mobile on Desktop Technology)技术,搭配笔记低功耗与低发热的CPU达成小型化却又不失效能的目的。大多数的主板厂商只是将ATX主板的长度减短,并没有对宽度进行改变,没有发展开来,所以采用Mini-ATX规格的产品并不多,但它非常适合家庭戏院电脑(HTPC)之应用以及车用电脑等工业级应用。

micro_atx

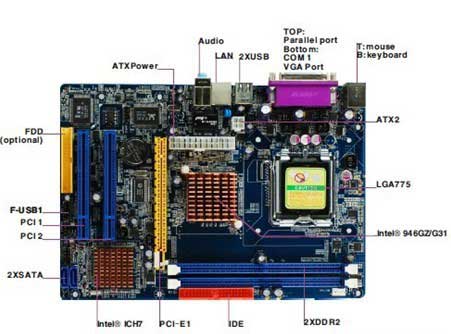

MINI ATX主板


        2005年上市的XC mini MP915就是采用Mini-ATX主板的产品,只是因为无法注册MINI PC这个商标直到2007年改为XC MINI才上市,而第一款采用MINI-ATX的是2006年AOpen的数位引擎(DE-945FX)系列。在1 DIN大小的尺寸中搭配Intel的CPU,让数位引擎成为相当受欢迎的应用型电脑,特别是在车载电脑如:台湾三菱汽车、飞航资讯系统、美国洛杉矶机场等。近年来数位引擎与Mini-ATX主板大量应用在KIOSK、数位电子看板、POS、医疗用电脑与保全系统等。
      MINI-ATX一般采用笔记本CPU,而笔记CPU具有低功耗和发热小的特点,所以一般搭配被动式散热设计自然散热,噪音比较小,因为是低功耗所以能耗自然小。Mini-ATX主板可以置入于1DIN大小的空间,方便应用于车上、堆栈式系统、塔型机壳以及壁挂等特殊应用。Mini-ATX主板采用固态电容加上8层PCB设计和SMT技术来增加系统的MTBF。8层的PCB板可以提供最佳的讯号传输品质,而SMT可以减少内部传输的干扰。
