电脑发展之--ETX主板

作者:12V2A电源适配器              2011年08月07日

       ETX(Embedded Technology extended)(嵌入式技术扩展)的缩写,是由德国JUMPtec公司于1998年推出的,它是一种工业SOM(模块系统)应用的新标准。ETX主板已建立非常成功的标准规范。ETX主板也可以称为ETX模块,它是一款非常紧凑(114mm x 95mm)、高度整合的单板PC,提供最标准的计算器I/O接口在一小型尺寸上的主板板材。所有的ETX主板具有相同的外形尺寸、连接器及信号定义,便于客户将来的升级换代,ETX也是第一个计算器模块基于开放性架构成功的标准。

ETX

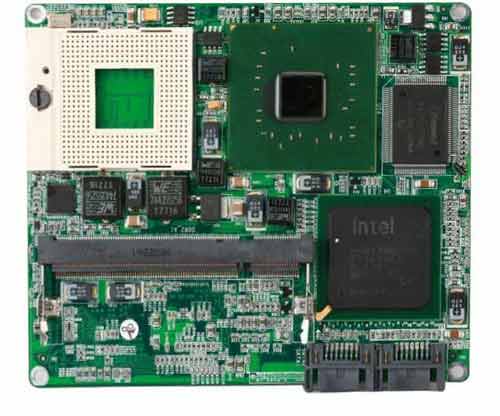

ETX主板

       ETX主板标准由德国JUMPTEC公司提出,后被德国控创公司收购,现行ETX主板开放式的标准主要是两个ETX2.7和ETX3.0,实际后来由由JUMPTEC原团队创建的Conetc公司提出的XTX标准是ETX的一个升级版本,唯一不同在于不再支持低速的ISA总线,而把把高速PCIE及SATA加了进去。ETX 3.0作为计算机模块ETX标准的升级版,已得到了十家国际巨头厂商的支持,包括控创、研华、MSC、安勤、凌华、SECO、研扬、磐仪、艾讯和Blue Chip等等。。ETX 3.0提供2个SATA接口,对以前的ETX针脚未做任何改动,实现了百分百的兼容,这种可长期为客户提供支持的高集成计算机模块,对嵌入式应用解决方案,主要应用于工业自动化、航空、航天、军事、仪器仪表、通讯、医疗设备、娱乐设施、信息终端等等。
      ETX主板(模块)具有通用PC的串口、并口、键盘/鼠标、以太网、USB、IDE等外围接口,ETX模块包括两个部分:一个是ETX CPU模块,另一个是ETX自定义载板 。它兼容标准PC的结构体系,客户容易接受。ETX模块功耗低、可靠性高。你可以象用一个芯片一样用它,但它却是一个完整的PC,真正做到将PC设计到你自己的系统中,而不是象过去一样将你的系统设计到PC中。由于ETX高密度连接器的结构强度原因,在震动冲击较大的应用场合需要采取一些特别的加固措施。

      ETX 即 Embedded Technology eXtended (嵌入式技术扩展)的缩写,是一种工业SOM(模块系统)应用的新标准,其外形尺寸为114mm x 95mm。ETX模块包括两个部分:一个是ETX CPU模块,另一个是ETX自定义载板。   是嵌入式控制领域近年来得到推广应用的标准之一。ETX模块是在95x114mm尺寸上集成了声卡、LVDS显示、网口、USB和标准I/O功能的CPU子系统,而千变万化的接口部分和客户特殊功能扩展则设计在任意形状尺寸的载板上,ETX模块通过4个100pin的高密度连接器与客户载板连接。这样的设计使得其扩展更加灵活,系统升级也轻而易举,并且最大限度地减少线缆连接。需要注意的是,由于ETX高密度连接器的结构强度原因,在震动冲击较大的应用场合需要采取一些特别的加固措施。
